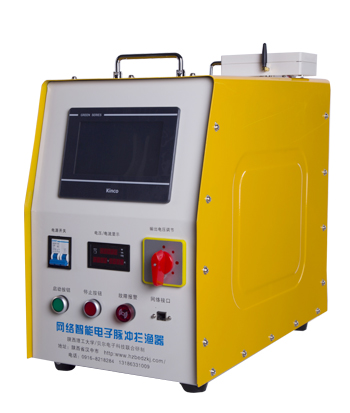

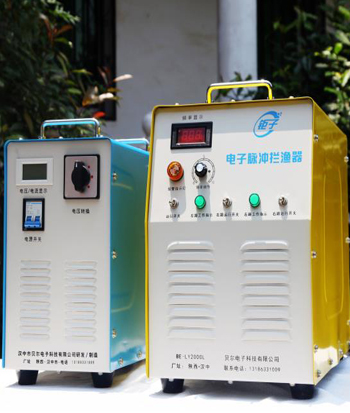

BE-LY2000L型電子脈沖攔漁器,是我公司電子技術專家,為解決國內漁業急需而發明的高科技產品。歷經設計、優選和水庫、湖泊、池塘、海河不同水質試驗,1999年完成定型、2003年交用戶試用,2005年通過水利、魚業部門應用測試驗證,2012年10月申請國家發明專利(201210551872.8);仿冒必究。 設備產生的特殊脈沖電流,作用于水域,能在防逃區域形成一面看不見,又不影響排水的刺激電網,漁類靠近時,因耐受不住刺激轉身回逃,進而達到防逃目的。 本機安裝在水庫、池塘、湖泊、水電站、河道口、溢洪道口,可有效防止?jié)O類外逃。BE-LY2000L.G型具有攔漁器功能的同時,附帶有趕漁功能?梢园焉钏畢^(qū)、復雜水域、不便用網捕撈的漁群,徹底干凈地趕至淺水區一網打盡。 本設備設計合理、性能可靠、操作簡便,趕、攔結合一機兩用,多家養魚專業戶歷經5、6年的使用驗證,用戶反映攔漁效果好,性能優良,可靠性高。
安裝與使用

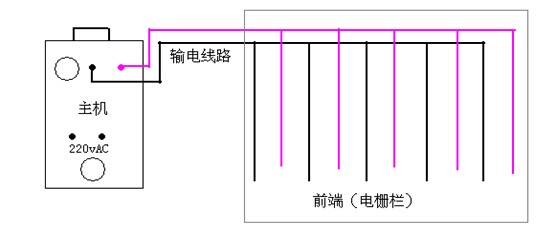

1、攔 漁 (一)系統組成 如下圖:整套系統有攔漁主機---饋電線路---前端設備(電柵欄)三部分構成,主機產生高壓脈沖電流,由導線送至電柵欄,電柵欄按一定規律排列,把脈沖電流均勻釋放到攔截水域。

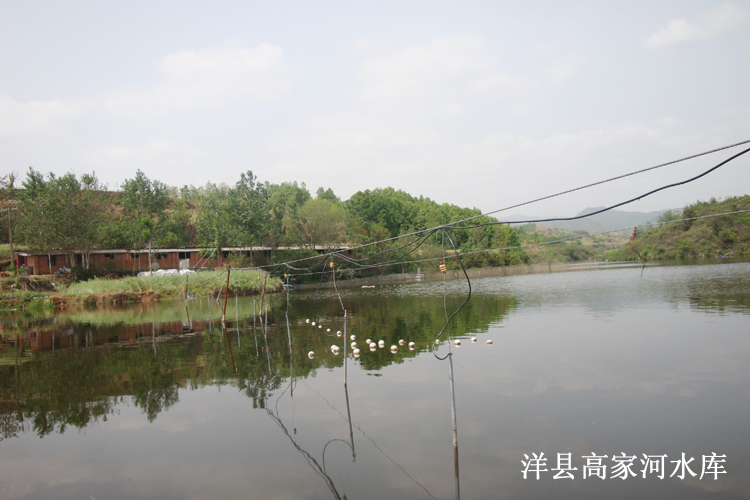

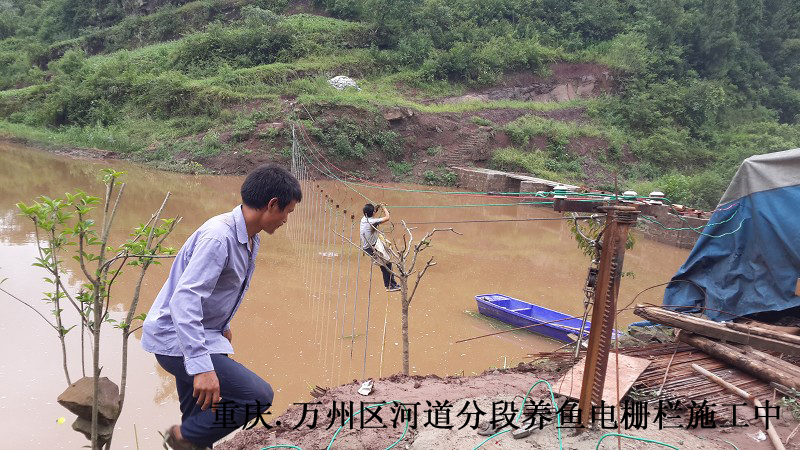

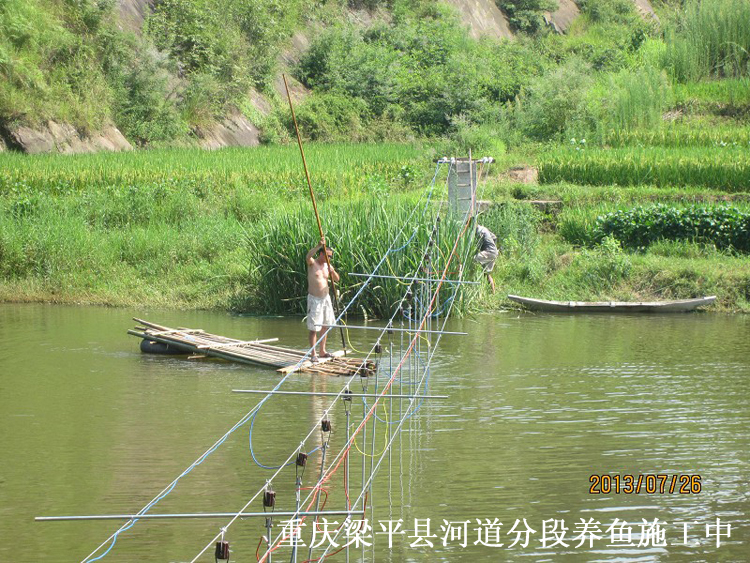

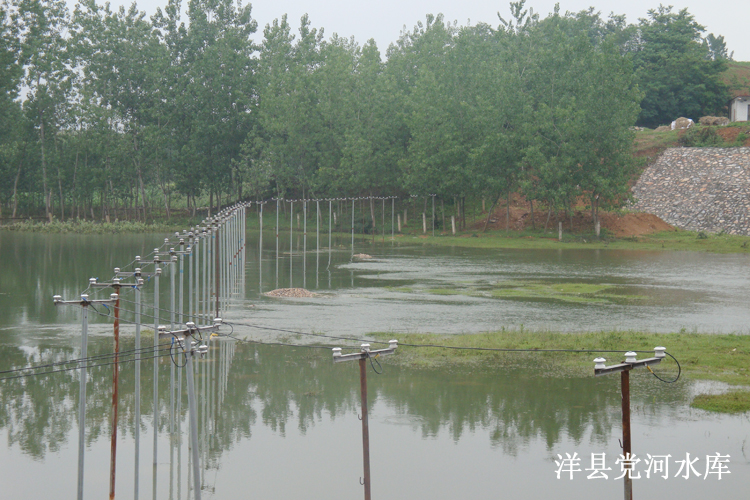

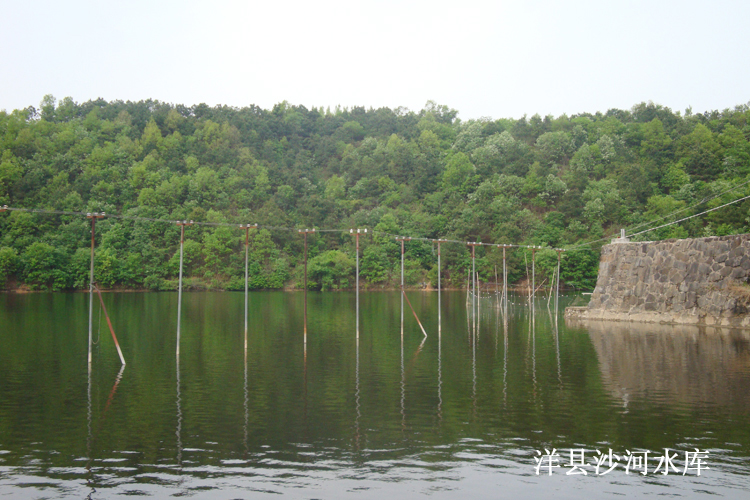

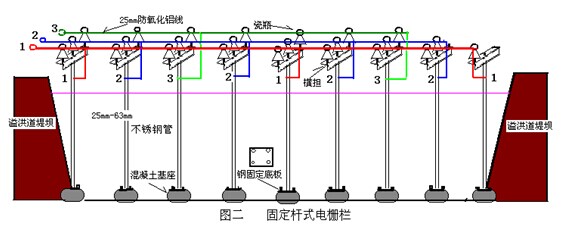

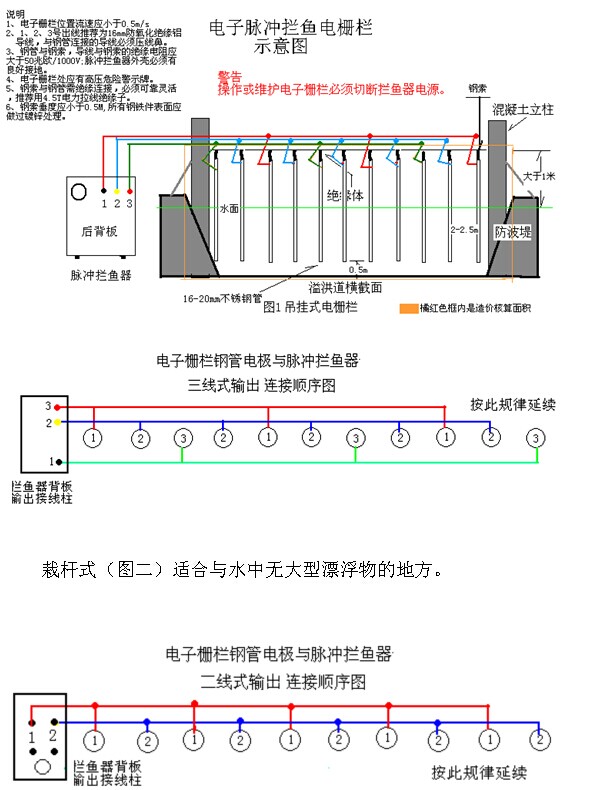

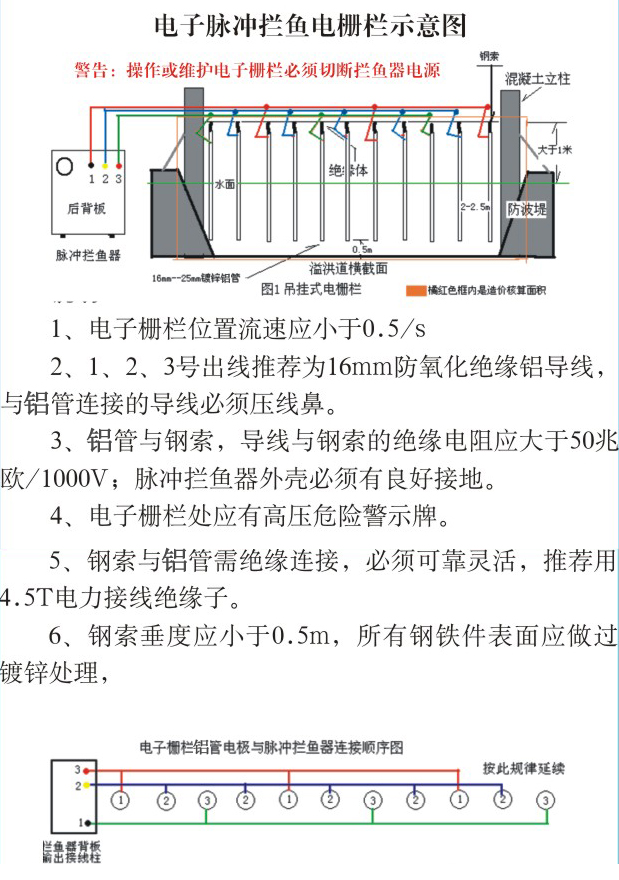

(二)電柵欄選址 選址原則的順序 流速---安全---方便施工---供電便捷。 1、 流速—流速的選擇,主要考量的是魚受到脈沖電流刺激后,能調頭回游的最快水流速度,電柵欄應設置在水的流速小于1.5m/s(如水庫、池塘的溢洪道口)關口。 2、 安全—雖然設備產生的脈沖電流不足以危及人畜的生命,但不排除人畜原本是在帶病狀態下的危險,因此設置‘電柵欄’位置時應盡量避開人畜經;顒拥膱鏊。 3、 方便施工—‘電柵欄’需用水泥樁,鋼絲繩來固定,選址應考慮到結實牢靠,固定方便。 (三)電柵欄選型 攔漁‘電柵欄’有栽桿和吊桿兩種方式,吊桿式攔漁效率比栽桿式高26%,且施工方便,因此一般情況下應優先選擇。 按下圖建設電柵欄。 吊桿式(圖一)適合與水中有大型漂浮物,或不易建固定桿的水域。

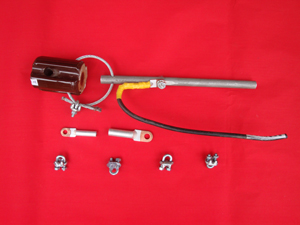

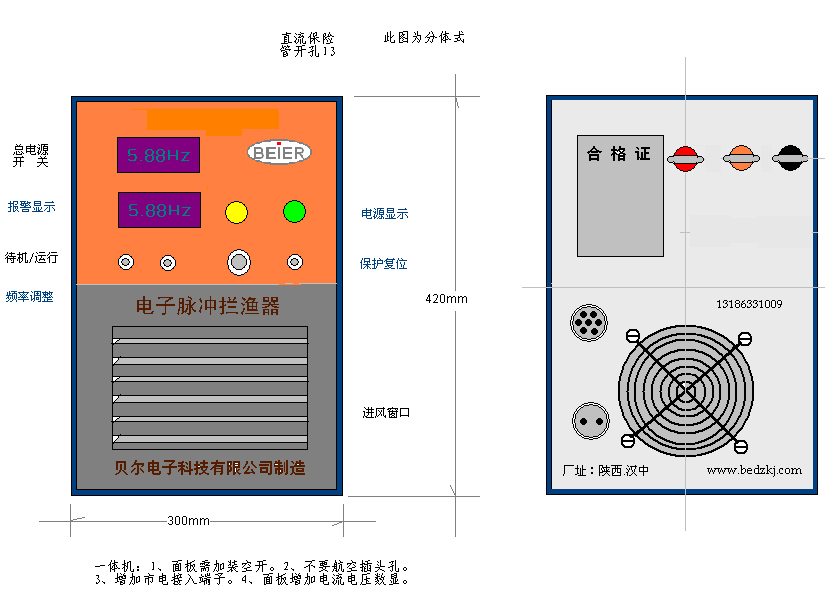

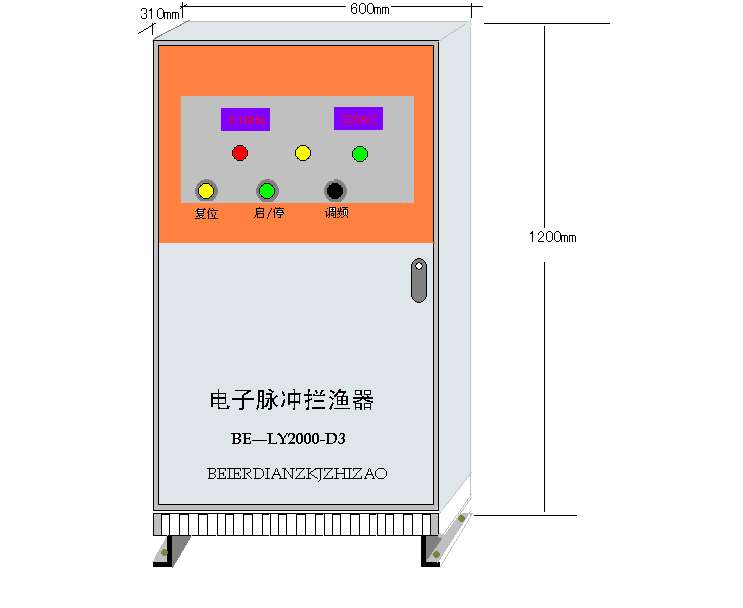

1、應預先考慮到洪峰水面,鋼索、或不銹鋼管上安裝的橫擔、線路應保持距離水面1米以上。 2、輸出連線應首選優質鋁防氧化線,截面積≥25m㎡、絕緣耐壓等級≥1000V;線端壓接鋁質線鼻,與不銹鋼管電極連接部位用大于6mm的螺栓壓緊。所有金屬器件表面必須經過防銹處理。 3、安裝應在專業電工的指導下進行,安裝完畢需做金屬固定件與入水電極間的絕緣電阻測試,其阻值應大于50兆歐/1000V;不銹鋼電極入水后1、2、3互相間的阻值應在0.5---300歐姆范圍內;主機至入水電極的導線電阻應<0.3歐姆。 二、合閘前準備 1、先將主機左路、右路開關板到關OFF位,趕,攔旋鈕板到“攔”漁位,頻調旋鈕調至最小位,總電源開關放在ON位。 2、設置 A、設置電壓檔位: 水深<10米,攔寬<40米。選擇‘低(低功率)’檔,反之選擇‘高(高功率)’檔。 B、設置頻率檔位: 頻率調整范圍按10級劃分,逃漁量大或設備用作趕漁時,頻率在5-10之間調整,反之則在1-5之間調整。 三、開 機 1、合上閘刀,首先打開主機面板上的總電源開關至ON位,可見電源指示燈亮,電壓表指示正常。 2、‘右路/左路’開關置于高位或低位(同時打到大時為高功率輸出,反之為低功率輸出)此時雙綠燈閃亮,同時能聽到機器有節奏的噠噠聲,說明工作正常。 四、驗 證 把頻率及電壓檔放到最小位,人的腳站在一個與周圍物體絕緣的地方,雙掌合十放在電柵欄鋼管電極中間的水中,然后慢慢分開,當兩手掌距離超過25厘米時,能感覺到明顯的電脈沖刺激且隨著兩手距離增加,刺激感覺增加,說明設備正常。 關機的程序跟開機程序相反,須按順序操作。 五、關 機 關機的程序跟開機程序相反,須按順序操作。 1、 趕 漁 趕漁方法選擇 1、船上吊索式 適用與水深大于20米,庫塘底部大幅度凹凸不平,有巨石、樹木大型障礙物。這種方式趕漁速度較慢。 2、網電結合式 水深小于20米,庫塘底部較為平坦且無大型障礙。這種方式趕漁速度快,對難捕撈的鯉魚、鯰魚、清塘有良好的捕撈效果。 (一)吊索式趕漁方法: 1、準備一臺交流220V,功率大于2.5kw發電機一臺。如(圖3、4)所示,船上加裝木桿(竹竿等絕緣良好的材料)及導線,水下導線(電極)可用鍍鋅鋼索或鋁導線去皮后垂入水中,在下端裝上適量的鐵塊做墜子。這樣船在進行中導線不會浮起,電極長度視水深而定,接線方式可根據實際采用圖3或圖4選擇效果好的一種接法。 2、按‘開機程序4’調好機器,將攔、趕漁開關扳到趕魚位。 3、檢查接線無誤后,電源箱開關板到開(ON)位。各種指示應該一切正常。即可進行趕漁作業。 4、若設備出現警告聲,面板紅燈亮證明水下電極相碰短路。 處理辦法:關閉設備電源分開水下電極,或調整電極長度至合適。 5、趕漁時船應“之”字行進,每趕完一個區域,即時下網截住,防止魚群回游,兩張網輪換截魚便可實現趕漁目的。
電趕攔漁器輸出的刺激電流,經過線路施加于漁網的低杠,線路按2米一個間隔開口并引出一根500mm長的軟鋼絲,在兩根引線之間形成強烈的刺激電流,迫使藏在水坑及淤泥里魚躍出,網走魚走,便可輕松將魚趕盡捕絕。 根據設備型號不同,我公司生產的專用趕漁機,一次趕漁寬度可達100米至600米。 (三)、注意事項 1、攔、趕漁時頻率不宜調得過高,一般不超過刻度8.當攔漁深度增加時,攔魚寬度隨之減小,應根據攔漁現場實際大小選擇合適攔漁效能面積的機型。 2、攔漁器工作時應有人值班,觀察主機電流不能大于8A。太大時,可降低頻率減小電流。一般電壓檔調在低位即可。 3、機器長時間工作應保證通風散熱良好。 4、嚴防機箱進水,不能隨意亂動面版上的控制旋鈕,不可以頻繁開關機。 5、不用時,機器加罩防塵,置于陰涼干燥通風處,運輸時應使用專用的包裝箱。 6、嚴禁用該設備電魚或作其他用途。 7、供電電壓必須達標,否則會影響設備性能及使用壽命。 8、攔漁器輸出的是特殊電壓,一般萬用表不可能測量,但并不代表無輸出。 9、嚴禁人畜在電柵欄、電極30米范圍內活動和觸摸電極。應在設備工作區域設立醒目的警示牌。
八、后期維護 (一)、電柵欄 1、入水電極: 由不銹鋼鋼管做成的入水電極,是將設備產生的刺激電流導入水中的終端器件,在整套設備中尤為重要,鋼管長期浸泡水中表面會生成水垢及微生物附著,有些客戶購買的不銹鋼管質量不好,表面會產生銹蝕層,當這些東西達到一定厚度時,便嚴重影響鋼管的導電性能,甚至不導電。這樣水中就沒有刺激電流,嚴重影響攔漁效果,直至攔漁無效果。 我們強烈建議長期開機的用戶每季度,遇洪開機的用戶每次前,檢查、清理、擦拭一次入水電極,保證其表面清潔,導電良好。 2、輸電線路: 特別是機器到電柵欄間的這一段,應做到經常檢查,保證外皮絕緣良好。導線與線鼻、線鼻鋼管之間應緊密壓接,不得有銹蝕出現,保證其良好的導電性能,有條件的用戶應該請專業人員每半年做一次導體電阻測試,整條線路的電阻值不得大于1歐姆。 1、 機器: 應始終保持清潔,不用時應做防塵,防潮保管,且每半年開機運行20分鐘。 編 制:貝爾電子科技有限公司 編制時間:2016.4
